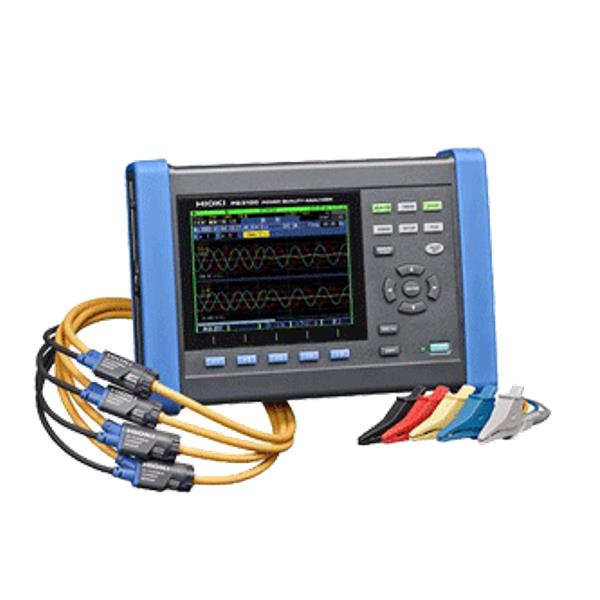

PQ3100 電能質量分析儀

型號PQ3100
品牌HIOKI/日置
價格詳詢

1臺儀器記錄并分析電源故障，支持準確的電源分析 ● 所有電壓、電流、功率、諧波、閃變等都按照時序同時測量 ● 趨勢記錄的同時捕捉瞬間停電、電壓下降、頻率變化等所有電源異常情況 ● 使用QUICK SET功能輕松掌握測量步驟

詢價及預約演示

產品詳情
規格參數
資料下載

1臺儀器記錄并分析電源故障，支持準確的電源分析

● 所有電壓、電流、功率、諧波、閃變等都按照時序同時測量（Ver.UP中帶閃變功能）
● 趨勢記錄的同時捕捉瞬間停電、電壓下降、頻率變化等所有電源異常情況
● 使用QUICK SET功能輕松掌握測量步驟
● 附件應用軟件PQ ONE能制作簡單的報告
● 最長可記錄事件發生前1秒，發生后10秒的波形
● 可長時間準確的測量DC電流（使用AC/DC自動調零電流傳感器）
● 電流傳感器電源由PQ3100主機供電

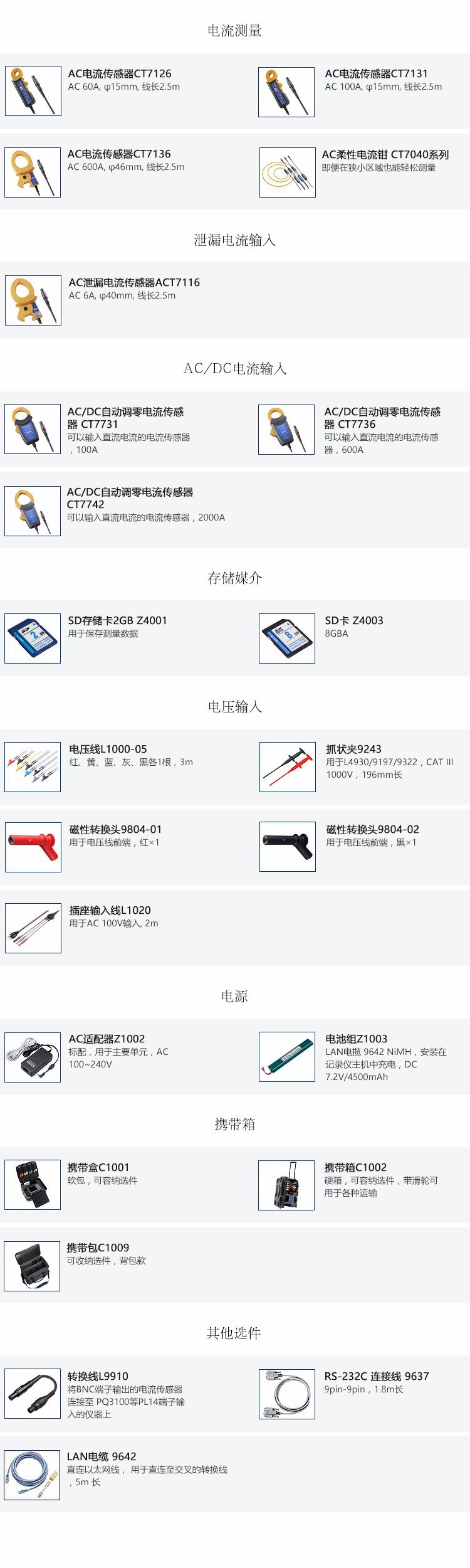

電流、功率測量需要另外購買電流傳感器。比起單獨購買，有更加優惠的套裝可供選擇。

基本參數(精度保證期1年,調整后精度保證期1年)

測量線路	除了單相2線/單相3線/三相3線/三相4線以外，還可使用ch4測量電壓/電流 (所有通道都能對應AC/DC測量)
電壓量程	電壓測量1000.0 Vrms或DC, 瞬態測量2.200 kVpeak
電流量程	AC/DC 50.000 mA～5.0000 kA (根據所用傳感器的測量范圍而異)
功率量程	50.000 W～6.0000 MW (根據所使用電流量程和接線自動決定)
基本精度	電壓: 標稱電壓的±0.2%, 電流: ±0.1% rdg. ±0.1% f.s. + 電流傳感器精度，有功功率: DC ±0.5% rdg. ±0.5% f.s. + 電流傳感器精度 AC ±0.2% rdg. ±0.1% f.s. + 電流傳感器精度
測量功能	1. 瞬態過電壓: 200 kHz采樣 2. 頻率1波: 從1個波形進行運算 3. 電壓1/2有效值、電流1/2有效值：每隔開半波半的1個波形運算 4. 浪涌、下陷、停電: 電壓1/2有效值時檢測 5. 沖擊電流: 每半波運算電流后的有效值時檢測 6. 頻率200 ms: 從10個波形·12個波形進行運算 7. 頻率10秒:從10秒間的波形進行運算 8. 電壓波形峰值，電流波形峰值 9. 電壓，電流，有功功率，視在功率，無功功率，有功電能，視在電能，無功電能，電費，功率因數，位移功率因數，電壓不平衡率，電流不平衡率 10. 電壓波峰因數，電流波峰因數 11. 諧波/相位角(電壓/電流), 諧波功率: 第0次～50次 12. 諧波電壓電流相位差: 第1次～50次 13. 總諧波畸變率(電壓/電流) 14.間諧波(電壓/電流): 第0.5次～49.5次 15. K因數(倍增率) 16. (Ver.UP) 瞬態閃變值: 符合IEC61000-4-15 17. (Ver.UP) ΔV10閃變，IEC閃變(短時間/長時間)
最長記錄時間	最長1年，最多記錄時間：9999件 × 365日
接口	SD/SDHC存儲卡, RS-232C, LAN (HTTP服務器功能), USB 2.0
顯示	6.5英寸TFT彩色LCD (640 × 480點)
電源	AC適配器Z1002 (100～240V, 額定1.7 A, 50/60 Hz) 電池組Z1003 (連續使用時間8小時，AC適配器連接進行充電，充電時間5小時30分)
體積及重量	300W × 211H × 68D mm, 2.5 kg (含電池組Z1003)
附件	使用說明書×1, 測量指南×1, 電壓線L1000-05 ×1 (紅、黃、藍、灰、黑，鱷魚夾×5，螺旋管×5), 彩色螺旋管(用于區分鉗形傳感器顏色) ×套, 螺旋管×5, AC適配器Z1002 ×1, 背帶×1, USB連接線(1 m) ×1, 電池組Z1003 ×1, PQ ONE (軟件CD) ×1
