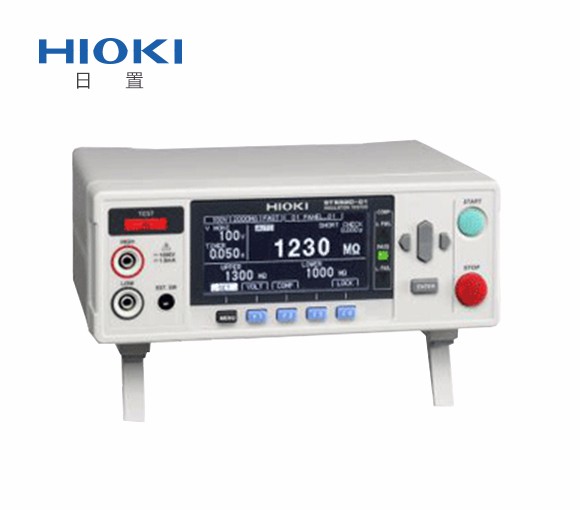

絕緣電阻測試儀 ST5520

型號ST5520
品牌HIOKI/日置
價格

實現了"高速"絕緣電阻檢查 ● 最快50ms的高速判斷 ● 快速釋放殘留電壓 ● 任意設置試驗電壓值（25～1000V（1V分辨率）設置） ● 接觸檢查功能（防止由于接觸不良造成的誤判斷） ● 短路檢查功能（防止不合格品流入市場）

詢價及預約演示

產品詳情
規格參數
資料下載

實現了"高速"絕緣電阻檢查

● 最快50ms的高速判斷
● 快速釋放殘留電壓
● 任意設置試驗電壓值（25～1000V（1V分辨率）設置）
● 接觸檢查功能（防止由于接觸不良造成的誤判斷）
● 短路檢查功能（防止不合格品流入市場）

主機無法單獨測量。請根據測量目的另外購買測試線。

基本參數

測試項目	絕緣電阻（直流電壓施加方式）
測試電壓/測量量程（手動/自動）	25 V ≦ V < 100 V (2.000/20.00/200.0 MΩ), 100 V ≦ V < 500 V (2.000/20.00/200.0/2000 MΩ), 500 V ≦ V ≦ 1000 V (2.000/20.00/200.0/4000/9990 MΩ)
基本精度	±2 % rdg. ±5 dgt. 25 V ≦ V < 100 V [0～20 MΩ], 100 V ≦ V < 500 V [0～20 MΩ], 500 V ≦ V ≦ 1000 V [0～200 MΩ]
測試速度	FAST：30ms/次，SLOW：500ms/次（切換）
顯示屏	LCD (壽命100,000小時),背光燈4階段
存儲功能	保存內容：額定測量電壓、比較器上下限值、測試模式、判定時蜂鳴音、測試時間、響應時間、電阻量程、測量速度存儲數：最多10組（可保存/讀?。?/p>
測試模式	連續模式、PASS STOP模式、FAIL STOP模式、強制結束時判定模式（切換）
比較設置	UPPER_FAIL：測量值≧上限值 PASS：上限值＞測量值＞下限值 LOWER_FAIL：測量值≦下限值
判定處理	蜂鳴音、PASS/U.FAIL/L.FAIL 的LED 燈亮，UL_FAIL時U.FAIL/L.FAIL同時燈亮，EXT. I/O 輸出、通過RS-232C獲取判定結果
試驗時間計時器	0.045 s ～ 999.999 s（0.001 s 分辨率），從施加電壓到判定合格與否的時間
響應時間計時器	試驗開始后，禁止按照0.005 s ～ 999.999 s（0.001 s 分辨率）設置比較器判定動作的時間
模擬輸出	DC +4 V f.s.
接口	RS-232C（標配），外部I/O（外部控制器用輸入，判定結果輸出），BCD輸出（僅限ST5520-01）
電源	AC100 V ～ 240 V，50/60Hz，最大25VA
體積及重量	215W×80H×166Dmm，1.1kg
附件	使用說明書×1、電源線×1、EXT.I/O連接器×1、連接器蓋×1
