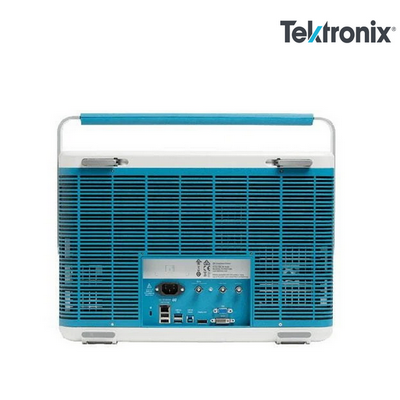

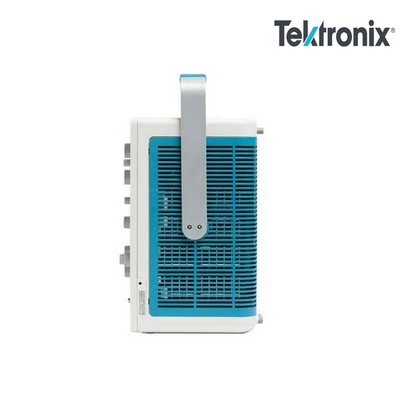

MSO5B系列混合信號示波器
MSO5B系列混合信號示波器
MSO5B系列混合信號示波器 MSO5B系列混合信號示波器
- 型號MSO54B/MSO56B/MSO58
- 品牌Tektronix/泰克
- 價格詳詢
5 系列支持廣泛的特定應用測量，滿足您的各種需求。單獨添加高級分析程序包或安裝應用程序包，以處理更多不同的工作。 支持超過 25 種串行協議，覆蓋常見的接口 先進的單相和三相功率分析程序包 確保信號完整性和電源完整性的測量工具 可選的 Windows? 操作系統讓您可以運行 PC 軟件
強度（數字）
輸入通道
4、6 或 8 個 FlexChannel? 輸入
每個 FlexChannel 提供：
一個模擬信號，可以顯示為波形視圖、頻譜視圖或同時顯示為兩者
使用 TLP058 邏輯探頭時 8 個數字邏輯輸入
帶寬（所有模擬通道）
350 MHz、500 MHz、1 GHz、2 GHz（可升級）
采樣率（所有模擬/數字通道）
實時：6.25 GS/s
插值：500 GS/s
記錄長度（所有模擬/數字通道）
62.5 M 點標配
125、250、500 M 點（選配）1
波形捕獲速率
>500,000 個波形/秒
垂直分辨率
12 位 ADC
高分辨率模式下高達 16 位
標準觸發類型
邊沿，脈沖寬度，欠幅，超時，窗函數，邏輯，建立時間和保持時間，上升/下降時間，并行總線，序列，可視觸發，視頻（可選），射頻對時間（可選）
輔助觸發 ≤5 VRMS，50Ω，250 MHz (>200 mVpp)（僅邊沿觸發）
標準分析
光標：波形、V 條、H 條、V&H 條
測量：36
頻譜視圖頻域分析，獨立控制頻域和時域
FastFrameTM：分段內存采集模式，最大觸發速率 > 5,000,000 個波形/秒
圖：時間趨勢、直方圖、頻譜和相位噪聲
數學：基本波形代數、FFT 和高級公式編輯器
搜索: 搜索任何觸發標準
抖動：TIE 和相位噪聲
選配分析1
高級抖動和眼圖分析
用戶定義的過濾
高級頻譜視圖
射頻對時間光跡（幅度、頻率、相位）
數字電源管理
模板/極限測試
逆變器、電機和驅動器
LVDS 調試和分析
PAM3 分析
高級功率測量和分析
高級矢量信號分析 (SignalVu-PC)
選配串行總線觸發，解碼和分析1
I2C、SPI、eSPI、I3C, RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、汽車以太網、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2、以太網、EtherCAT、音頻、MIL-STD-1553、ARINC`429、Spacewire、8B/10B、NRZ、曼徹斯特、SVID、SDLC、1-Wire、MDIO
選配串行一致性測試1
以太網、USB 2.0、汽車以太網、工業以太網
選配內存分析1
DDR3 調試、分析和一致性測試
任意/函數發生器1
100 MHz 波形生成
波形類型：任意波形、正弦波、方波、脈沖、鋸齒波、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢曲線、心電圖
數字電壓表2
4 位 AC RMS、DC 和 DC+AC RMS 電壓測量
觸發頻率計數器2
8 位
顯示
15.6 英寸 (396 mm) TFT 彩色
高清 (1920 x 1080) 分辨率
容性（多觸點）觸摸屏
連接性
USB 主控（7 端口），USB 3.0 設備（1 端口），LAN（10/100/1000 Base-T 以太網；符合 LXI 標準），顯示器端口，DVI-D，VGA
e*Scope?
使用標準網絡瀏覽器，通過網絡連接遠程查看和控制示波器
標配探頭
每條通道一只 10 MΩ 無源電壓探頭，<4 pF 容性負載
保修
1 年（標配）
尺寸
309 mm（12.2 英寸）高 x 454 mm（17.9 英寸）寬 x 204 mm（8.0 英寸）深
重量：< 11.4 kg（25 磅）
技術數據
除另行指明外，所有技術規格保證適用于所有型號。
型號概述
示波器 MSO54B MSO56B MSO58B FlexChannel 輸入通道 4 6 8 最大模擬通道數 4 6 8 最大數字通道數（帶可選邏輯探頭） 32 48 64 帶寬（計算的上升時間） 350 MHz (1.15 ns), 500 MHz (800 ps), 1 GHz (400 ps), 2 GHz (225 ps) DC 增益精度 < 2 GHz 型號：
50 Ω：±1.0%，(±2.0% @ ≤ 1 mV/div)
±0.5% 的滿刻度，（±1.0% 的滿刻度 @ 1 mV/div 和 500 μV/div 設置）
1 MΩ：±1.0%，(±2.0% @ ≤ 1 mV/div)
±0.5% 的滿刻度，（±1.0% 的滿刻度 @ 1 mV/div 和 500 μV/div 設置）
2 GHz 型號：
50 Ω：±1.2%，(±2.0% @ ≤ 1 mV/div)
±0.6% 的滿刻度，（±1.0% 的滿刻度 @ 1 mV/div 和 500 μV/div 設置）
1 MΩ：±1.0%，(±2.0% @ ≤ 1 mV/div)
±0.5% 的滿刻度，（±1.0% 的滿刻度 @ 1 mV/div 和 500 μV/div 設置）
ADC 分辨率 12 位 垂直分辨率 8 位 @ 6.25 GS/s
12 位 @ 3.125 GS/s
13 位 @ 1.25 GS/s (High Res)
14 位 @ 625 MS/s（高分辨率）
15 位 @ 312.5 MS/s（高分辨率）
16 位 @ ≤125 MS/s（高分辨率）
采樣率 在所有模擬/數字通道上 6.25 GS/s（160ps 分辨率） 記錄長度（標配） 在所有模擬/數字通道上 62.5 M 點 記錄長度(選配) 所有模擬/數字通道上 125 M、250 M 或 500 M 樣點 波形捕獲速率 >500,000 wfms/s 任意波形/函數發生器（可選） 13 種預先定義的波形類型，高達 100 MHz 輸出 DVM 4 位 DVM（產品注冊后免費） 觸發頻率計數器 8 位頻率計數器（產品注冊后免費） 垂直系統 – 模擬通道
帶寬選項
50 ?：20 MHz、250 MHz 及您所擁有型號的全帶寬值
1 M?：20 MHz、250 MHz、500 MHz
輸入耦合
DC、AC
輸入阻抗
50 Ω ± 1%
1 MΩ ± 1%，13.0 pF ± 1.5 pF（< 2 GHz 型號）
1 MΩ ± 1%，14.5 pF ± 1.5 pF（2 GHz 型號）
輸入靈敏度范圍
1 MΩ
500 μV/div ~ 10 V/div，1-2-5 序列
50Ω
500 μV/div ~ 1 V/div，1-2-5 順序
注：注：500 μV/div 是 1mV/div 的 2 倍數字縮放
最大輸入電壓
50 Ω：5 VRMS, 峰值 ≤ ±20 V (DF ≤ 6.25%)
1 MΩ：300 VRMS CAT II，
對于 1 MΩ，在 4.5 MHz ~ 45 MHz 時額定值以 20 dB/10 倍頻程比率下降；
45MHz ~ 450MHz 時額定值以 14 dB/10 倍頻程比率下降；> 450 MHz 時，5.5VRMS
有效位 (ENOB)，典型值
< 2 GHz 型號，高分辨率模式，50 Ω，10 MHz 輸入，90% 全屏
帶寬 ENOB 1 GHz 7.6 500 MHz 7.9 350 MHz 8.2 250 MHz 8.1 20 MHz 8.9 2 GHz 型號，高分辨率模式，50 Ω，10 MHz 輸入，90% 全屏
帶寬 ENOB 1 GHz 7.0 250 MHz 7.8 20 MHz 8.7
隨機噪聲，RMS，典型值
2 GHz 型號，高分辨率模式 (RMS)
2 GHz 型號 50Ω 1 MΩ V/div 1 GHz 250 MHz 20 MHz 500 MHz 250 MHz 20 MHz ≤1 mV/div 3 66.8 μV 66.8 μV 27.2 μV 208 μV 117 μV 64.6 μV 2 mV/div 4 96.9 μV 77.5 μV 28.5 μV 224 μV 117 μV 66.7 μV 5 mV/div 5 202 μV 108 μV 37.4 μV 238 μV 133 μV 68.7 μV 10 mV/div 275 μV 147 μV 56.1 μV 277 μV 173 μV 83.6 μV 20 mV/div 469 μV 251 μV 106 μV 416 μV 278 μV 125 μV 50 mV/div 1.10 mV 589 μV 253 μV 916 μV 620 μV 271 μV 100 mV/div 2.75 mV 1.47 mV 602 μV 1.90 mV 1.36 mV 603 μV 1 V/div 18.4 mV 10.8 mV 4.68 mV 20.3 mV 14.6 mV 6.54 mV 1 GHz，500 MHz，350 MHz 型號，高分辨率模式 (RMS)
< 2 GHz 型號 50Ω 1 MΩ V/div 1 GHz 500 MHz 350 MHz 250 MHz 20 MHz 500 MHz 350 MHz 250 MHz 20 MHz ≤1 mV/div 6 254 μV 198 μV 141 μV 118 μV 70.0 μV 189 μV 143 μV 118 μV 64.8 μV 2 mV/div 255 μV 198 μV 143 μV 121 μV 70.4 μV 194 μV 145 μV 121 μV 66.0 μV 5 mV/div 262 μV 202 μV 150 μV 133 μV 72.8 μV 196 μV 152 μV 130 μV 69.6 μV 10 mV/div 283 μV 218 μV 169 μV 158 μV 79.8 μV 212 μV 167 μV 154 μV 78.2 μV 20 mV/div 357 μV 273 μV 222 μV 223 μV 102 μV 269 μV 214 μV 223 μV 104 μV 50 mV/div 677 μV 516 μV 436 μV 460 μV 196 μV 490 μV 410 μV 480 μV 207 μV 100 mV/div 1.61 mV 1.23 mV 1.02 mV 1.04 mV 464 μV 1.16 mV 964 μV 1.05 mV 475 μV 1 V/div 13.0 mV 9.88 mV 8.41 mV 8.94 mV 3.77 mV 13.6 mV 10.6 mV 11.1 mV 5.47 mV
位置范圍
±5 格
最大偏置范圍
2 GHz 型號
V/div 設置 最大偏置范圍，50 ? 輸入 500 μV/div - 50 mV/div ±1 V 51 mV/div - 99 mV/div ±（-10 *（V/div 設置）+ 1.5 V） 100 mV/div - 500 mV/div ±10 V 501 mV/div - 1 V/div ±（-10 *（V/div 設置）+ 15 V） V/div 設置 最大偏置范圍，1 M? 輸入 500 μV/div - 63 mV/div ±1 V 64 mV/div - 999 mV/div ±10 V 1 V/div - 10 V/div ±100 V ≤ 1 GHz 型號
V/div 設置 最大偏置范圍 50 ? 輸入 1 M? 輸入 500 μV/div - 63 mV/div ±1 V ±1 V 64 mV/div - 999 mV/div ±10 V ±10 V 1 V/div - 10 V/div ±10 V ±100 V 輸入信號不得超過 50 Ω 輸入路徑的最大輸入電壓。
V/div 設置 最大偏置范圍，50 ? 輸入 500 μV/div - 99 mV/div ±1 V 100 mV/div - 1 V/div ±10 V
偏置精度
±（0.005 X | 偏置 - 位置 | + DC 平衡 ）
串?dāng)_（通道隔離度），典型值
≥ 200:1，對 V/div 設置相等的任意兩條通道直到額定帶寬
DC 均衡
0.1 div, DC-50 Ω 示波器輸入阻抗（50 Ω BNC 端接）
0.2 div @ 1 mV/div，DC-50 Ω 示波器輸入阻抗（50 Ω BNC 端接）
0.4 div @ 500 μV/div，DC-50 Ω 示波器輸入阻抗（50 Ω BNC 端接）
0.2 div, DC-1 MΩ 示波器輸入阻抗（50 Ω BNC 端接）
0.4 div @ 500 μV/div，DC-1 MΩ 示波器輸入阻抗（50 Ω BNC 端接）
