除另行指明外，所有技術規格保證適用于所有型號。

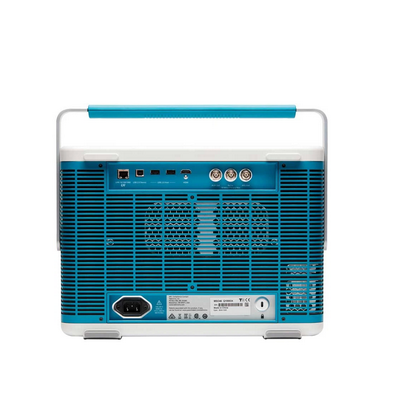

型號概述

垂直系統 – 模擬通道

• 帶寬選項

• 50 ?：20 MHz、250 MHz 及您所擁有型號的全帶寬值

  1 M?：20 MHz、250 MHz、500 MHz

• 輸入耦合

• DC、AC

• 輸入阻抗

• 50 Ω ± 1%

  1 MΩ ± 1%，13.0 pF ± 1.5 pF

• 輸入靈敏度范圍

•


• 1 MΩ

• 500 μV/div ~ 10 V/div，1-2-5 序列

• 50Ω

• 500 μV/div ~ 1 V/div，1-2-5 順序

• 注：注：500 μV/div 是 1mV/div 的 2 倍數字縮放或 2mV/div 的 4 倍數字縮放，具體視儀器帶寬配置而定

• 最大輸入電壓

• 50 Ω：5 VRMS, 峰值 ≤ ±20 V (DF ≤ 6.25%)

  1 MΩ：300 VRMS

  對于 1 MΩ，在 4.5 MHz ~ 45 MHz 時額定值以 20 dB/10 倍頻程比率下降；

  45MHz ~ 450MHz 時額定值以 14 dB/10 倍頻程比率下降；> 450 MHz 時，5.5VRMS

• 有效位 (ENOB)，典型值

•


• 高分辨率模式，50 Ω，10 MHz 輸入，90% 全屏

• 帶寬	ENOB
  1.5 GHz	7.1
  1 GHz	7.6
  500 MHz	7.9
  350 MHz	8.2
  250 MHz	8.2
  20 MHz	8.9

• 隨機噪聲，RMS，典型值

•


• 1.5 GHz、1 GHz、500 MHz、350 MHz、200 MHz 型號，高分辨率模式 (RMS)，典型值

• 		50Ω					1 MΩ
  V/div		1 GHz	500 MHz	350 MHz	250 MHz	20 MHz	500 MHz	350 MHz	250 MHz	20 MHz
  ≤1 mV/div		260 μV	200 μV	150 μV	125 μV	75.0 μV	200 μV	140 μV	120 μV	75.0 μV
  2 mV/div		280 μV	200 μV	150 μV	125 μV	75.0 μV	200 μV	140 μV	120 μV	75.0 μV
  5 mV/div		305 μV	235 μV	185 μV	135 μV	75.0 μV	210 μV	150 μV	130 μV	75.0 μV
  10 mV/div		335 μV	275 μV	220 μV	160 μV	80.0 μV	230 μV	160 μV	150 μV	80.0 μV
  20 mV/div		425 μV	360 μV	270 μV	230 μV	110 μV	280 μV	200 μV	200 μV	100 μV
  50 mV/div		800 μV	800 μV	570 μV	460 μV	200 μV	520 μV	370 μV	410 μV	180 μV
  100 mV/div		1.62 mV	1.23 mV	1.04 mV	1.04 mV	470 μV	1.24 mV	880 μV	930 μV	460 μV
  1 V/div		13.0 mV	9.90 mV	8.95 mV	8.95 mV	3.78 mV	14.30 mV	10.20 mV	10.30 mV	5.45 mV

•


• DC 增益精度

•


• ?50 ?

• ±2.0%5（2 mV/div 時為 ±2.0%，1 mV/div 時為 ±4%，典型值）

  ±1.0%6，（2 mV/div 時為 ±1.0% 滿刻度，1 mV/div 時為 ± 2%，典型值）

• 位置范圍

• ±5 格

• 最大偏置范圍

•


•


• 所有型號

• 輸入信號不得超過 50 Ω 輸入路徑的最大輸入電壓。

  V/div 設置	最大偏置范圍，50 ? 輸入
  1 mV/div - 99 mV/div	±1 V
  100 mV/div - 1 V/div	±10 V

  V/div 設置	最大偏置范圍，50 ? 輸入
  500 μV/div - 99 mV/div	±1 V
  100 mV/div - 1 V/div	±10 V

  V/div 設置	最大偏置范圍，1 M? 輸入
  500 μV/div - 63 mV/div	±1 V
  64 mV/div - 999 mV/div	±10 V
  1 V/div - 10 V/div	±100 V

• 偏置精度

• ±（0.005 X | 偏置 - 位置 | + 0.2 div（500 μV/div 時為 0.4 div））

• 串?dāng)_（通道隔離度），典型值

• ≥ 200:1，對 V/div 設置相等的任意兩條通道直到額定帶寬

垂直系統 - 數字通道

• 通道數量

• 安裝的每只 TLP058 有 8 個數字輸入 (D7-D0) (有一條模擬通道)

• 垂直分辨率

• 1 位

• 可檢測的最小脈寬, 典型值

• 1 ns

• 閾值

• 每條數字通道一個閾值

• 閾值范圍

• ±40 V

• 閾值分辨率

• 10 mV

• 閾值精度

• ± [100 mV + 校準后3%的閾值設置]

• 輸入通道遲滯，典型值

• 在探頭端部 100 mV

• 輸入動態范圍, 典型值

• 30 Vpp 對 Fin ≤ 200 MHz, 10 Vpp 對 Fin > 200 MHz

• 絕對最大輸入電壓, 典型值

• ±42 V 峰值

• 最小電壓擺幅, 典型值

• 400 mV 峰峰值

• 輸入阻抗, 典型值

• 100 kΩ

• 探頭負載，典型值

• 2 pF

水平系統

• 時基范圍

• 200 ps/div ~ 1,000 s/div

• 采樣速率范圍

• 1.5625 S/s ~ 6.25 GS/s（實時）

  12.5 GS/s ~ 500 GS/s（插補）
